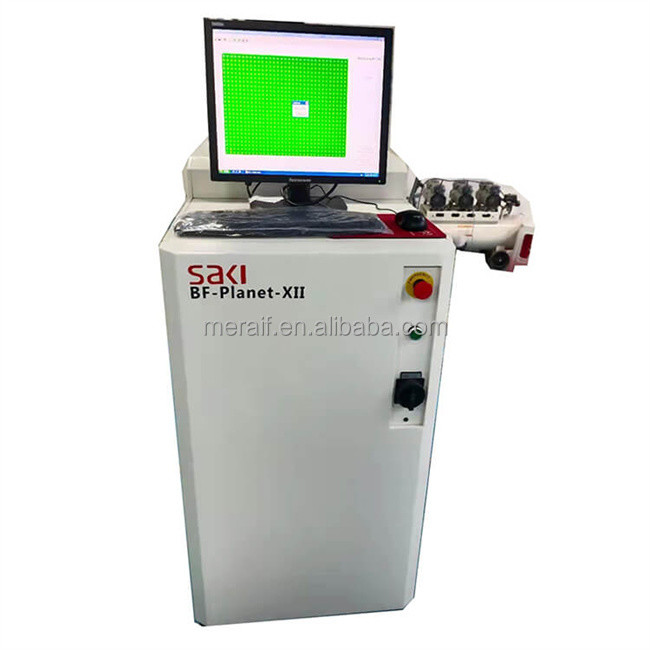

BF-планета-XII 2D AOI BF-планеты-x SAKI машины SAKI SAKI AOI

Модель

BF-планета-XII SAKI 2D AOI

Разрешение

10μm

Размер доски

50×60 - 250×330mm, 2×2.4 - 10×13in.

Толщина доски

0.6 - 3.2mm, 24 - 126mils

Искривление доски

+/-2mm, 79mils

Зазор PCB

Верхняя часть: 40mm, 1.57in. Нижний: 40mm, 1.57in

Вращанная компонентная поддержка

Доступный для 0 - 359°rotation (блок 1°)

Категории осмотра

Присутсвие/отсутствие, рассогласование, надгробная плита, обратный, полярность, мост, материал, отсутствие припоя, недостаточного припоя, поднятого руководства, поднятого обломока, дефекта andFillet. Каждое имя дефекта может быть измененной freelyby системной функцией.

Тактичность Time*1 *2

Приблизительно 18sec. (250×330mm)

Изображение просматривая Time*1

Приблизительно 9sec. (250×330mm)

Камера (обработка изображений)

Линия камера CCD цвета

Освещение

Осветительная установка СИД

Метод транспортера передачи

Передача плоского ремня

Высота транспортера передачи

900+/-20mm, 36+/-0.8in

Регулировка ширины транспортера передачи

Руководство

Операционная система

Версия Windows XP английская

Опционная система

BF-редактор/BF-RP1/BF-монитор/BF-взгляд

Опционный

2D опознавание штрихкода, принтер журнала, автоматическая регулировка ширины транспортера передачи

Требование к электричества

Одиночная фаза |100 - 120V/200 - 240V +/--10%, 50/60Hz, 500VA

Требование к воздуха

0.5MPa, 5L/min (ANR), 73PSI, 0.18CFM

Окружающая среда использования

15°C (59F) - 30°C (86F)/RH 15 до 80%

(Не-конденсировать)

Уровень шума

57.5dB

Размеры w x d x h

600 × 1270mm × 915,

24 × 50in × 36

Вес

Приблизительно 275kg, 607lbs

*1 если размер PCB более небольшой чем 250x330mm, то, время scannig изображения будет короче чем это оценивает.

*2 включая время изображения просматривая.
