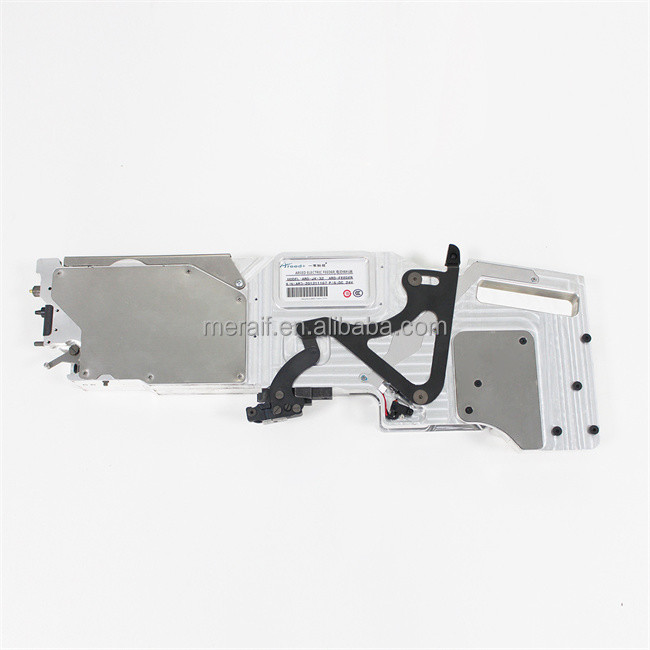

Фидер smt фидера juki cf56mm OEM для машины выбора и места
whatsapp: +8613424013606, skype: sensenhenhao, wechat: JoyLY0322
Мы поставщик решения smt больше чем 16years.
Все линия машины smt и части, линия машины PCBA более чистая мы можем поддержать вас.
Фидер OEM электронный для выбора серии JUKI KE700 KE2000 FX JX KE3000 и машины места
параметры фидера juki cf56mm
Применимые модели: KE700 серия серии KE3000 серии JX серии FX серии KE2000
Альтернативный фидер: Фидер ATF FTF CTFR FTFR CTF
Главный материал: высокопрочный алюминиевый сплав
Располагать метод: 3-штырь располагая запирать ведущего шатуна
Электрический интерфейс: интерфейс контакта одно-штыря
Напряжение тока: DC24V
Настоящий: 0.5A | 2.5A МАКСИМАЛЬНОЕ.
Метод связи: прерывистый ультракрасный переключатель
Режим привода: электрический привод
Питаясь скорость: тангаж 68ms/pcs 4mm
Питаясь точность: X ось ±0.05mm, Y-osь ±0.05mm
Питаясь скорость: 80000CPH
Повторно использовать слоения: задний бункер или механизм склонный-тяги свертываясь спиралью
Применимый пакет: Пакет стандарта SMT 8/12/16/24/32/44/56MM
Применимые материалы: все материалы которые можно упаковать в стандартном SMT
Дозаправляя метод: соединяя пояс не остановлен для дозаправлять
Работая температура: температура -20~65℃
Работая влажность: влажность 20~90%RH, отсутствие конденсации
Температура хранения: температура -40~85℃
Влажность хранения: влажность 10~95%
Тест аварии падения: 0.5kg/cm2 тела, отсутствие ненормальности
Тест вызревания: 1000 часов непрерывной работы без ненормальности
Идущий показатель: полный и последовательный
Срок службы: >=20K hours.MIL-HDBK-217F (25℃)
примечания фидера juki cf56mm:
Дисплей тангажа: Показывает питаясь расстояние
Изменение тангажа: Нажмите на шарнирнорычажное дистанционирование.
Настраивать y Dirction: В настраивать режим, ключи выдвигаются медленно.
Установка направления: Пресса и владение для 3 секунд и индикатора поворачивают желтой для того чтобы войти настраивая режим. Настоящее положение спасения щелчка когда настраивать закончен.
Работая индикатор: Зеленый свет показывает нормальное функционирование; желтый свет показывает устанавливать состояние; красный свет показывает сообщение об ошибках.
Передний ключ: Нажмите на переднюю кнопку, материальный пояс выдвинет один шаг, длинную прессу для того чтобы выдвигаться непрерывно.
Ключ возврата: Когда свет ФИДЕРА красен, нажмите для восстановления к нормальному состоянию.
Ключ Reverset: Нажмите на заднюю кнопку, материальная прокладка пойдет назад один шаг, длинная пресса для того чтобы пойти назад непрерывно.
Примите ключ Rell: Пресса и держать мотор ленты для работы, и для того чтобы отжать кнопку ленты автоматически для того чтобы вытянуть в бункерный питатель слоения питаясь.
Stepper мотор заменяет привод цилиндра традиционного фидера, и шестерня меди точности заменяет механический тяговый привод. Путем принимать штырь электрического контакта и соединять электропитание безопасности 24V, защищая датчик преобразовывает механический сигнал машины размещения в электрический сигнал и контролирует фидер для работы.
Преимущество подъема: Широкий диапазон электронных материальных моделей. 8mm совместимо с 2 упаковывая методами ленты бумаги, и шаги 1mm/2mm/4mm можно переключить с одной кнопкой. AREED 8mm электрический фидер можно использовать вместо первоначальных 3 фидеров 8mm; одно AREED12mm можно использовать вместо фидеров 12mm и 16mm.
Преимущество точности: Двигатель бежит с более небольшой амплитудой чем цилиндр, который уменьшает материальное отступление причиненное вибрацией. Высокоточные питаясь шестерни соответствуются высокоточным моторам для обеспечения точный питаться каждый раз. Само-разработанный калибратор ФИДЕРА может захватить значение X/Y координированное каждого питаясь, и высчитывает значения CA \ CP и CPK для того чтобы судить последовательность питаясь точности каждого ФИДЕРА.
Преимущество скорости: питаясь скорость: Датчик решетки Omron быстро воспринимает сигнал машины, само-разработанный алгоритм программного обеспечения контрольной панели более научен и разумный, stepper мотор оборудован с шестерней ускорения, скоростью ФИДЕРА питаясь превышает предел приемистости машины размещения.
Линия скорость изменения: обнажающ ленту сразу выше, со сдержанным складским помещением фильма; линии изменение серии не нужно демонтировать фидер, напоминание отверстия автоматического склада когда материал полон, поистине осуществляет функцию нон-стоп существенного изменения, и линия эффективность изменения может быть увеличена больше чем три раза.
Преимущество совместимости: Применимый ко всем машинам платформы ФИДЕРА машинного оборудования JUKI на рынке. Удобно установить проводные кронштейны, без изменения или разрушать первоначальных линий, которое просто, безопасно и эффективно. После изменения, оно не мешает с первоначальным механическим положением фидера, и может быть использован друг в то же время.
.
Питаясь метод
станция фидера repare нагружая, поворот на силе suppy, фидер держателя и обеспечить силу дальше, ключ тангажа прессы выбрать правый тангаж.
Лента на держатель, лента держателя компонентная пропуска через компонентный питаясь проводника.
Открытый проводник ленты, слезает ленту слоя крышки и обеспечивает что несущая сидит на штырь в замке безопасности sprocket.secure.
Пропустите ленту слоя крышки над шкивом и займите зуб шестерни. Обеспечьте что лента безопасно защелка на шестерню, близкую крышку.
