Многофункциональные выбор СИД машины SMT и машина места, машина JUKI FX-3RA mounter шарика SMD СИД
Машина JUKI FX-3RA mounter SMD Спецификация:
Серия: Серия FX
Машина высокоскоростной модульной машины фидер FX-3RX размещения (электрический/механический пояса можно использовать в такой же машине) высокоскоростная, высококачественная, высокопроизводительная модульная размещения, улучшить эффективность продукции, создать изделия высокого качества, и может быть совместима с KE продукты серии собраны в производственные линии, гибко соответствие к различным промышленным приложениям
Компоненты обломока: 90,000CPH (0,040 секунды/обломок, самое лучшее условие) 66,000CPH: обломок (согласно стандарту IPC9850)
элемент квадрата 0402 chip~33.5mm
Опознавание лазера: ±0.05mm (±3σ)
Голова размещения лазера на ходу для опознавания полета
структура 2 worktables/4 сопл размещения heads/24 оси arms/4
Примите мотор сервопривода XY оси линейный и полное управление короткозамкнутого витка
До 240 компонентов можно нагрузить
Электрическая/механическая вагонетка замены
Имя спецификации машины mounter шарика SMD СИД/модельных:
Высокоскоростная модульная машина FX-3RAL размещения, высокоскоростная модульная машина FX-3RAXL размещения
Размер субстрата: для l субстрата (410×360mm)
Для L шириной с субстратов (510×360mm) *1
Для субстрата XL (610×560mm)
Длинный субстрат *1: 800×360mm, 800×560mm
Компонентная высота: спецификация 6mm
Компонентный размер: идентификация лазера, 0402 (английский язык 01005) | 33.5mm
Скорость компонентного размещения
(Компоненты обломока): Самые лучшие условия, 0.040s/chip (90,000CPH) *2
IPC9850 66,000CPH*2
Точность компонентного размещения: опознавание лазера, ±0.05mm (±3σ)
Типы компонентного размещения: до 240 типов (преобразованных до 8mm ленту (при использовании электрического двухдорожечного фидера ленты))

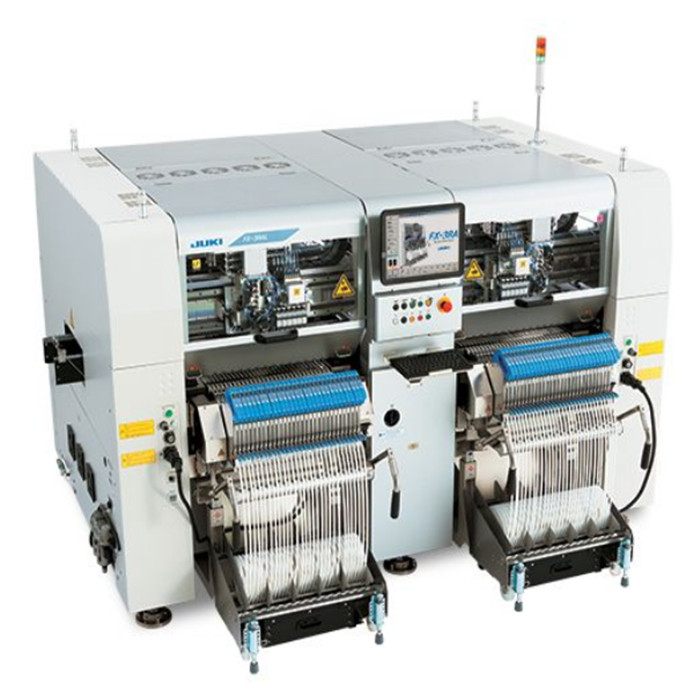

Шоу изображения машины JUKI FX-3RA mounter SMD:
