Выбор JUKI KE-2070 и производственная линия PCB СИД машины места высокоскоростная подвергают СИД механической обработке Mounter обломока PCB SMD делая машину
Выбор JUKI KE-2070 и машина места Спецификация:
| Модель | JUKI KE-2070 |
| Условие | Использованный |
| Толщина PCB | 0,40 mm (минута) -4 mm (максимальный) |
| Применимый Компонент | 0402-50mm * 50mm (ОБЛОМОК, SOT, SOP, MELF, QFP, СОЕДИНИТЕЛЬ, PLCC) |
| Компонентная высота | 0.3mm-10.5mm. |
| Тангаж Pin (минута) | 0.4mm |
| Компонентные размеры | 0.5mm * 1.0mm (минута), 23.5mm * 23.5mm (Макс) |
| Устанавливающ скорость (Макс) | 0,32 sec/ОБЛОМОКА, 1,8/sec QFP) 8000 обломок/ час |
| Устанавливать точность | ± 0.09mm ± 0.1mm/обломок (когда опознавание лазера)/QFP (опознавание лазера) |
| Минута размера субстрата | 50 * 30mm |
| Размер субстрата Макс | 410 * 360mm |
| Type компонентов | Макс 20 * 20 mm, могут быть вывешенным p 0,4 mm Штырь IC BGA и PLCC |
| Сила | однофазное AC200V, 50HZ, 2.5KVA |
| Воздушное давление и потребление воздуха | 0,5 ± 0.05Mpa, 150N1/минута |
| Размеры | 1400 * 1300 * 1551 mm |
| Вес |
1150 kg |
Высокоскоростная машина KE-2070 размещения соответствующая для высокоскоростного размещения машин небольших и не-компонента обломока размещения и высокоскоростного размещения небольших компонентов.
Не только делает компонент опознавания лазера соответствуйте широкому диапазону, но также с вариантом MNVC, он может выполнить высокоточное опознавание изображения небольших компонентов IC, поддерживая гибкую конфигурацию производственной линии.
Компоненты обломока: 23,300CPH (опознавание лазера/самые лучшие условия) (0,155 секунды/обломок) 18,300CPH (лазер recognition/IPC9850)
Компоненты IC: 4,600CPH (опознавание изображения/при использовании вариант MNVC)
Размещение head×1 лазера (6 сопл)
(английский язык 01005) обломок 0402 | элемент 33.5mm квадратный
Опознавание изображения (используя вариант MNVC: отражательное/transmissive опознавание, опознавание шарика)

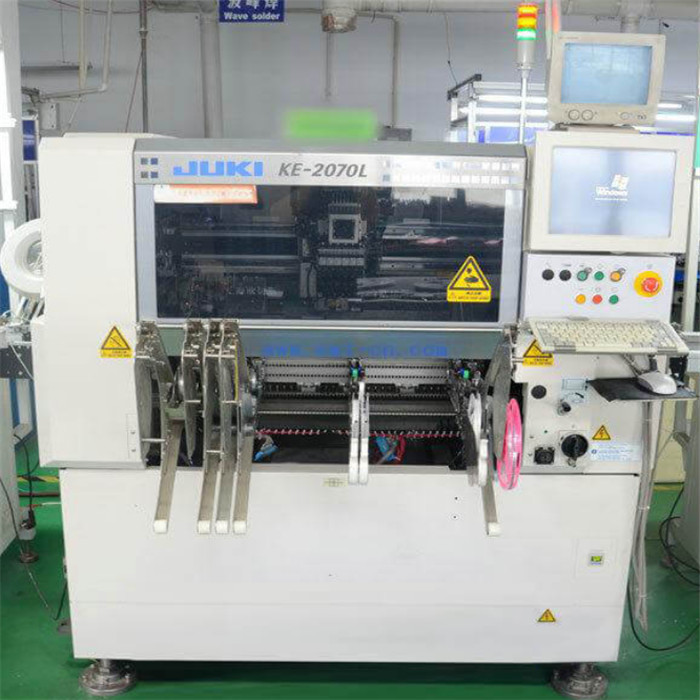

Шоу изображения машины выбора и места JUKI KE-2070:
