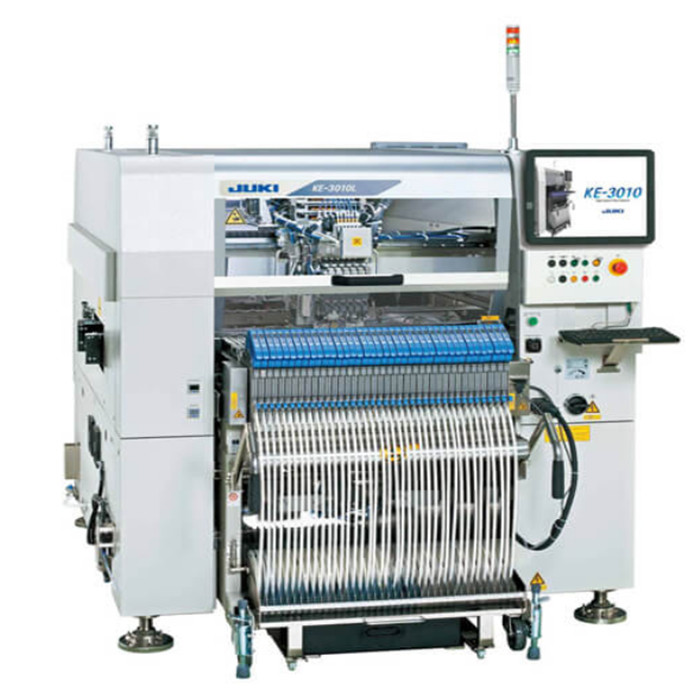

6 обломок Mounter Juki Ke-3010 PWB 23500CPH SMT сопл

Размер доски

Размер m (330×250 mm)

L размер (410×360 mm)

L шириной с размер (510×360 mm) *1

Размер XL (610×560 mm)

Применимость к длинному PWB (l размеру) *2

800×360mm

Применимость к длинному PWB (L шириной с размеру) *2

1,010×360mm

Применимость к длинному PWB (размеру) XL *2

1,210×560mm

Компонентная высота

6mm

12mm

Компонентный размер

Опознавание лазера

0402(01005) ~33.5mm

Опознавание зрения

Стандартная камера

3mm*3~33.5mm

камера Высоко-разрешения

1.0×0.5mm*4~20mm

Скорость размещения

Обломок

Оптимальный

23,500CPH

IPC9850

18,500CPH

IC *5

9,000CPH *6

Точность размещения

Опознавание лазера

±0.05 mm (±3σ)

Опознавание зрения

±0.04 mm

Входные сигналы фидера

Max.160 в случае ленты 8mm
(на электрическом двойном фидере ленты) *7

*1

L шириной с размер опционный

*2

Применимость к длинному PWB опционная.

*3

Когда используя MNVC. (вариант)

*4

KE-3010: При использовании и камеры высоко-разрешения и MNVC. (вариант)

*5

Эффективная тактичность: Скорость размещения IC показывает полученную вычисленную стоимость когда машина устанавливает 36 100 штырей или больше) или BGA компонентов QFP ((256 шариков или больше) на доске размера A.M. (CPH=number компонентов помещенных на один час)

*6

Вычисленная стоимость при использовании MNVC и комплектующ вверх компоненты одновременные со всеми соплами.
MNVC вариант в KE-3010.

*7

Когда используя электрический двойной фидер EF08HD ленты.
